Введение

Роборука — один из самых наглядных и полезных проектов для тех, кто хочет освоить робототехнику, программирование микроконтроллеров и 3D-печать одновременно. В отличие от большинства учебных наборов, самостоятельно собранная роборука даёт полное понимание того, как устроены реальные промышленные манипуляторы.

В этом руководстве мы пройдём весь путь: от выбора концепции и изучения существующих моделей — до сборки, прошивки и настройки готового устройства. Отдельный раздел посвящён авторской 3D-модели, в которой собраны лучшие конструктивные решения из нескольких популярных проектов.

Руководство подойдёт как начинающим, так и тем, кто уже имеет опыт работы с Arduino. Для понимания материала достаточно базовых знаний электроники и умения пользоваться паяльником. Навыки 3D-моделирования не обязательны — все файлы для печати прилагаются.

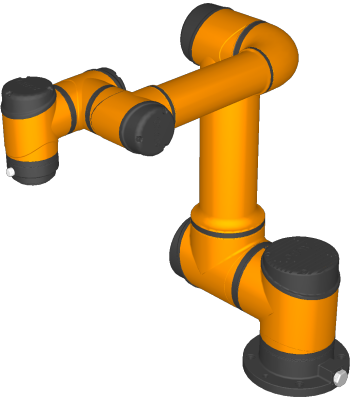

Что вы получите в итоге:

• Роборуку с 5–6 степенями свободы под управлением Arduino.
• Полностью напечатанный на 3D-принтере корпус.
• Прошивку с возможностью управления через джойстик или Serial Monitor.
• Понимание принципов, которые лежат в основе промышленной робототехники.

Важно: перед началом сборки определитесь с назначением устройства. От этого зависят размеры, количество степеней свободы, типы приводов и используемые материалы. В руководстве рассматривается настольная учебная роборука — компактная, безопасная и доступная по компонентам.

Обзор моделей

Прежде чем проектировать собственную роборуку, полезно изучить, что уже создано сообществом и промышленностью. Это позволит избежать типичных ошибок и взять лучшее из существующих решений.

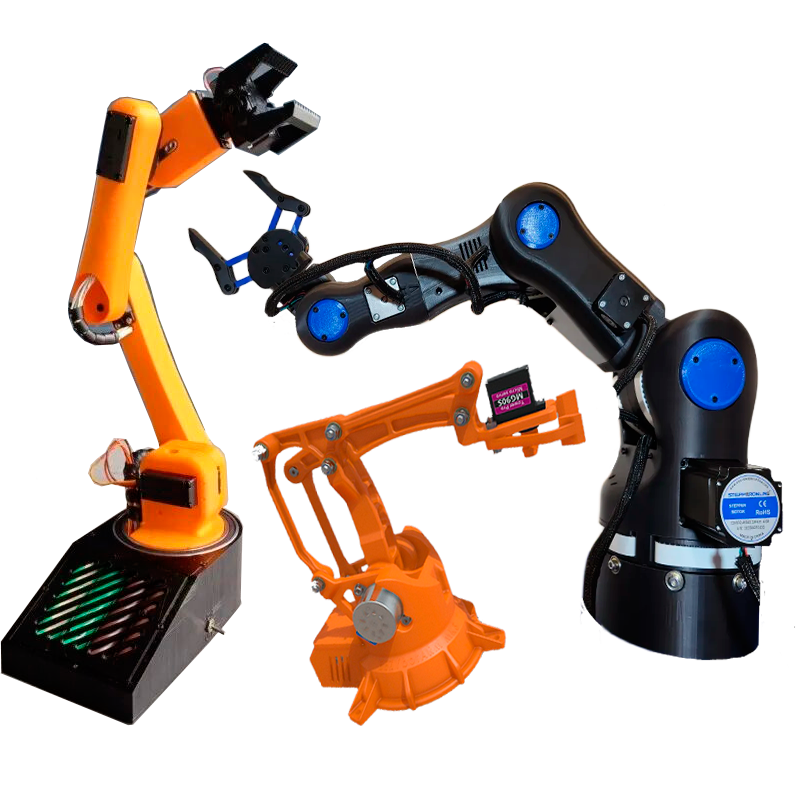

Открытые проекты

Сообщество робототехников создало множество открытых проектов с готовыми STL-файлами и схемами. Наиболее популярные:

• InMoov — полноразмерный человекоподобный манипулятор. Отличается высокой детализацией и биомиметической конструкцией пальцев. Управляется через Arduino и MyRobotLab. Подходит для изучения антропоморфной механики, но требует много времени на печать.
• EEZYbotARM — компактная настольная рука с параллелограммным механизмом. Простая в сборке, отличная точность позиционирования. Один из лучших вариантов для первого проекта.
• BCN3D Moveo — шестиосевой манипулятор с шаговыми двигателями. Ближе всего по конструкции к промышленным роботам, требует серьёзной электроники и настройки.
• AR2/AR3 — проект с поддержкой ROS и обратной кинематики, металлические детали, шаговые двигатели. Для продвинутых пользователей.

Промышленные аналоги

Промышленные манипуляторы строятся по тем же принципам, что и любительские, но с принципиально иными требованиями к точности, нагрузке и ресурсу. Понимание их устройства помогает принимать лучшие конструктивные решения в любительских проектах.

• KUKA KR AGILUS — шестиосевой манипулятор с повторяемостью ±0,02 мм. Использует планетарные редукторы и сервоприводы с энкодерами.
• Universal Robots UR5 — коллаборативный робот с встроенными датчиками усилия. Эталон эргономики программирования.
• Fanuc LR Mate — компактный шестиосевой робот, популярный в малом производстве.

Ключевые отличия промышленных манипуляторов: жёсткие металлические звенья без люфтов, высокомоментные приводы с редукторами, замкнутая система управления с обратной связью по положению и усилию.

Сравнение конструкций

При выборе базовой концепции стоит ориентироваться на несколько ключевых параметров:

• Степени свободы (DoF): 4 DoF достаточно для базовых задач, 6 DoF — для полноценной пространственной работы.
• Тип привода: сервоприводы проще в управлении, шаговые двигатели дают большую точность и момент.
• Материал: PLA-пластик доступен, но хрупок при нагрузках; PETG прочнее; металлические детали — для серьёзных задач.
• Стоимость: простые серворуки — от 2 000 руб., проекты с шаговыми двигателями — от 10 000 руб.

Принципы работы

Степени свободы

Степень свободы (Degree of Freedom, DoF) — это независимое направление движения звена манипулятора. Человеческая рука имеет около 27 степеней свободы с учётом пальцев; промышленные роботы обычно имеют 6, что достаточно для произвольного позиционирования в пространстве.

• 1 DoF — вращение или линейное перемещение по одной оси.
• 3 DoF — минимум для перемещения в трёхмерном пространстве.
• 6 DoF — полная пространственная свобода (позиция + ориентация).
• 7+ DoF — избыточная кинематика, как у человеческой руки; позволяет обходить препятствия.

Для учебной роборуки оптимальны 4–5 DoF: вращение основания, подъём плеча, сгиб локтя, вращение запястья и захват.

Кинематика

Кинематика описывает связь между углами суставов и положением захвата в пространстве.

• Прямая кинематика (Forward Kinematics, FK) — зная углы всех суставов, вычисляем положение захвата. Простая математика, используется для анимации и симуляции.
• Обратная кинематика (Inverse Kinematics, IK) — задаём целевую точку в пространстве, вычисляем нужные углы суставов. Значительно сложнее, часто не имеет единственного решения.

В простых проектах на Arduino обратную кинематику реализуют аналитически (через тригонометрию) или используют готовые библиотеки, например Arduino-IRB или решают задачу на стороне Python с передачей углов по Serial.

Типы приводов

• Сервоприводы — встроенный контроллер положения, управление PWM-сигналом. Просты в использовании, не требуют внешних драйверов. Недостатки: ограниченный момент, дискретность позиционирования.
• Шаговые двигатели — точное угловое перемещение шагами (1,8°/шаг). Требуют драйверов (A4988, TMC2209). Не имеют встроенной обратной связи, но обеспечивают высокую повторяемость.
• DC-двигатели с энкодерами — высокая скорость и момент, требуют замкнутой системы управления. Используются в продвинутых проектах.
• Линейные актуаторы — для задач, требующих линейного перемещения (например, управление пальцами через тросики).

Для учебной роборуки рекомендуются сервоприводы — они позволяют сосредоточиться на конструкции и программировании, не углубляясь в настройку драйверов и систем обратной связи.

Шарниры и захваты

Типы шарниров

Шарнир (сустав) — место соединения двух звеньев манипулятора, допускающее относительное движение между ними. От типа шарнира зависит характер движения и допустимые нагрузки.

• Вращательный шарнир (revolute) — вращение вокруг одной оси. Самый распространённый тип в роборуках. Реализуется через подшипники и ось с сервоприводом.
• Призматический шарнир (prismatic) — линейное перемещение вдоль оси. Используется реже, обычно в промышленных SCARA-роботах.
• Сферический шарнир — вращение в нескольких плоскостях. Трудно приводить в движение, применяется в запястьях сложных манипуляторов.
• Карданный шарнир — вращение в двух плоскостях. Удобен для запястья с 2 DoF.

В 3D-печатных конструкциях вращательные шарниры чаще всего выполняются через пластиковые втулки или встроенные подшипники 608ZZ (те же, что в спиннерах).

Конструкции захватов

Захват — рабочий орган манипулятора, непосредственно взаимодействующий с объектом. Выбор конструкции зависит от формы, массы и материала захватываемых предметов.

• Двухпальцевый параллельный — простейший и наиболее распространённый. Пальцы движутся параллельно, обеспечивая надёжный захват предметов правильной формы. Приводится одним сервоприводом через реечный механизм или тросик.
• Трёхпальцевый центрирующий — пальцы симметрично сходятся к центру. Лучше удерживает цилиндрические объекты.
• Вакуумный захват — присоска с насосом. Идеален для плоских и гладких поверхностей. Не подходит для пористых материалов.
• Магнитный захват — электромагнит для работы с металлическими деталями. Включается/выключается от Arduino через транзистор или реле.

Расчёт нагрузок

Расчёт нагрузок критически важен для выбора сервоприводов. Основная ошибка новичков — недооценка момента, требуемого от плечевого сустава.

Требуемый момент (кг/см) = масса груза × длина плеча. Например, если захват и груз весят 200 г, а длина звена — 15 см, то плечевой сустав должен обеспечить минимум 200 × 0,15 = 3 кг/см. С коэффициентом запаса 2–3 потребуется сервопривод на 6–9 кг/см.

Важно: чем дальше сустав от основания, тем меньше нагрузка. Наибольший момент несёт суставы основания и плеча — именно там нужны самые мощные сервоприводы.

3D-печать и сборка

Выбор материала

Материал для печати напрямую влияет на прочность, стойкость к нагрузкам и сложность изготовления деталей.

• PLA — самый доступный и лёгкий в печати материал. Достаточная жёсткость для статичных деталей. Недостатки: хрупкость при ударах, деформация при температурах выше 60°C. Подходит для учебных проектов без высоких нагрузок.
• PETG — лучший выбор для роборуки. Прочнее PLA, устойчив к температуре до 80°C, не хрупкий. Печатается чуть сложнее: требует сухого хранения и точной настройки температуры.
• ABS — ударопрочный и жаростойкий, но капризный в печати: требует закрытого принтера и обогрева стола, склонен к деламинации. Оправдан только при повышенных требованиях к прочности.
• ASA — альтернатива ABS с лучшей UV-стойкостью. Подходит для деталей, эксплуатируемых на улице.

Параметры печати

Правильные параметры слайсера критичны для прочности механических деталей:

• Заполнение (infill): 40–60% для нагруженных деталей, 20–30% для корпусных элементов. Рекомендуемый паттерн — Gyroid или Honeycomb.
• Количество стенок (perimeters/walls): 3–4 периметра для деталей под нагрузкой.
• Высота слоя: 0,2 мм — оптимум между скоростью и прочностью. Для деталей с мелкими деталями — 0,1 мм.
• Температура печати PETG: 230–240°C (сопло), 70–85°C (стол).
• Ориентация детали: располагайте деталь так, чтобы направление слоёв совпадало с направлением основных нагрузок.

Постобработка

После печати детали требуют подготовки перед сборкой:

• Удаление поддержек острым ножом или пинцетом.
• Развёртывание отверстий под подшипники и болты (сверло или дрель).
• Горячая запрессовка резьбовых вставок (M3, M4) паяльником.
• Шлифовка посадочных поверхностей при необходимости.

Важно: не затягивайте болты в пластик с большим усилием без резьбовых вставок — пластиковая резьба быстро срывается. Используйте термовставки M3 везде, где планируется разборка.

Сборка и крепёж

Рекомендуемый крепёж для 3D-печатных роборук:

• Болты M3×8–20 (нержавейка или чёрная сталь) — основной крепёж.
• Гайки M3 самостопорящиеся (Nyloc) — для шарнирных осей.
• Подшипники 608ZZ (8×22×7 мм) — в шарнирах с высокой нагрузкой.
• Подшипники 623ZZ (3×10×4 мм) — для малых осей.

Сервоприводы

Выбор сервомотора

Сервопривод включает в себя DC-двигатель, редуктор и схему управления с обратной связью по потенциометру. Управляется ШИМ-сигналом: длина импульса от 500 до 2500 мкс задаёт угол поворота.

Наиболее популярные модели для роборук:

• SG90 — пластиковые шестерни, 1,8 кг/см, 5 В. Только для захвата или мелких ненагруженных шарниров.
• MG90S — металлические шестерни, 2,2 кг/см. Надёжнее SG90, тот же размер.
• MG996R — 9,4 кг/см, металлические шестерни. Стандарт для плеча и локтя настольной руки.
• DS3218 — 20 кг/см, цифровой, металл. Для тяжёлых конструкций.
• Dynamixel AX-12A — умный сервопривод с шиной данных и обратной связью по углу и нагрузке. Значительно дороже, но даёт профессиональный уровень управления.

Момент и скорость

При выборе сервопривода важно учитывать, что паспортный момент указывается при номинальном напряжении и снижается при уменьшении питания. Реальный момент под нагрузкой обычно на 20–30% ниже паспортного. Закладывайте двукратный запас по моменту.

Скорость сервопривода указывается в секундах на 60° (например, 0,17 с/60°). Для роборуки скорость менее критична, чем момент — плавность движения важнее быстроты.

Монтаж

Правила монтажа сервоприводов в 3D-печатный корпус:

• Крепите сервопривод болтами M3 через предусмотренные в корпусе стойки, не допуская перекоса.
• Диск (horn) сервопривода должен располагаться строго по оси шарнира.
• Кабель прокладывайте через специальные каналы в корпусе, чтобы он не мешал движению звеньев.
• Перед финальной сборкой обязательно установите начальный угол сервопривода программно и только потом надевайте диск.

Важно: никогда не пытайтесь вручную повернуть вал сервопривода, пока он находится под напряжением — это приводит к поломке шестерён редуктора.

Электропитание и Arduino

Правильная организация питания — один из ключевых факторов надёжной работы роборуки. Типичная ошибка новичков — попытка питать все сервоприводы от вывода 5V на Arduino, что неизбежно приводит к сбоям и повреждению платы.

Питание от USB

USB-порт компьютера или зарядного устройства обеспечивает не более 500 мА (USB 2.0) или 900 мА (USB 3.0). Этого достаточно только для Arduino и одного маленького сервопривода SG90 без нагрузки. Для роборуки с несколькими сервоприводами USB-питание пригодно только для программирования и отладки без нагрузки.

Источник DC

Для стабильной работы роборуки с 4–6 сервоприводами среднего размера необходим внешний источник питания:

• Напряжение: 5–6 В для SG90/MG90S, 6–7,4 В для MG996R/DS3218.
• Ток: из расчёта 1–2 А на каждый активный сервопривод. Для 5 сервоприводов — минимум 5А, рекомендуется 8–10А с запасом.
• Подходящие источники: сетевые блоки питания 5В/10А, Li-Po аккумуляторы 2S (7,4В) с понижающим DC-DC преобразователем.

Подключение сервомоторов

Схема подключения сервоприводов к Arduino:

• Сигнальный провод (оранжевый/жёлтый) → PWM-вывод Arduino (D3, D5, D6, D9, D10, D11).
• Красный провод (питание) → шина +5В от внешнего источника питания.
• Коричневый/чёрный провод (земля) → общая шина GND. Земля внешнего источника и Arduino должны быть объединены.

При подключении более 6 сервоприводов используйте PWM-расширитель PCA9685 на 16 каналов. Он подключается к Arduino по I2C (пины A4/SDA и A5/SCL), что освобождает цифровые выводы Arduino для других задач.

Схема подключения

Важно: обязательно объединяйте GND Arduino и GND внешнего источника питания. Без общей земли сигналы управления будут некорректными и сервоприводы будут дёргаться.

Программирование Arduino

Для написания прошивки роборуки используется Arduino IDE. Установите последнюю версию с официального сайта arduino.cc. Если используете плату PCA9685, дополнительно установите библиотеку Adafruit PWM Servo Driver через менеджер библиотек.

Переменные

Структура переменных для управления роборукой:

// Углы сервоприводов (текущее положение)
int angle_base     = 90;  // основание
int angle_shoulder = 90;  // плечо
int angle_elbow    = 90;  // локоть
int angle_wrist    = 90;  // запястье
int angle_gripper  = 30;  // захват (30 = открыт)

// Пределы углов (защита от выхода за механические ограничения)
const int BASE_MIN = 0,   BASE_MAX = 180;
const int SHLDR_MIN = 30, SHLDR_MAX = 150;
const int ELBOW_MIN = 20, ELBOW_MAX = 160;


Сигналы датчиков

Если используется потенциометр или джойстик для ручного управления, считываем аналоговый сигнал и переводим его в угол:

int raw = analogRead(A0);           // 0–1023
int angle = map(raw, 0, 1023, 0, 180); // перевод в градусы
angle = constrain(angle, 0, 180);   // ограничение диапазона


Функция constrain() защищает от выхода за пределы диапазона даже при нестабильных показаниях датчика.

Циклы и условия

void loop() {
    // Плавное движение к целевому углу
    int target = 120;
    while (angle_base != target) {
        if (angle_base < target) angle_base++;
        else angle_base--;
        servo_base.write(angle_base);
        delay(15); // скорость движения
    }
}


Функция delay(15) задаёт скорость движения сервопривода: чем меньше задержка, тем быстрее движение, но при слишком малых значениях сервопривод не успевает отработать позицию.

Serial Monitor

Serial Monitor — незаменимый инструмент для отладки. Выводите текущие углы и состояния для диагностики:

void setup() {
    Serial.begin(9600);
}

void loop() {
    Serial.print("Base: ");
    Serial.print(angle_base);
    Serial.print("  Shoulder: ");
    Serial.println(angle_shoulder);
    delay(200);
}


Также можно отправлять команды в роборуку через Serial Monitor в режиме реального времени, задавая углы текстом: B90 S120 E45 — команда на установку углов основания, плеча и локтя.

Управление движением

Функция плавного перемещения сервопривода:

void moveServo(Servo &servo, int ¤t, int target, int speed) {
    while (current != target) {
        current += (current < target) ? 1 : -1;
        servo.write(current);
        delay(speed); // меньше = быстрее
    }
}

// Использование:
moveServo(servo_base, angle_base, 90, 15);


Библиотека Servo.h

#include <Servo.h>

Servo servo_base;
Servo servo_shoulder;

void setup() {
    servo_base.attach(9);      // пин D9
    servo_shoulder.attach(10); // пин D10

    servo_base.write(90);      // начальный угол
    servo_shoulder.write(90);
    delay(500);
}


Библиотека Servo.h входит в стандартную поставку Arduino IDE. Поддерживает до 12 сервоприводов на Arduino Uno (при использовании библиотеки занимает таймер Timer1). Если нужно больше 12 сервоприводов или нужен Timer1 для других задач — используйте PCA9685 с библиотекой Adafruit.

Моя 3D-модель

После изучения десятков существующих проектов и сборки нескольких прототипов я разработал собственную модель, объединившую лучшие конструктивные решения в одном устройстве. Главная цель — создать роборуку, которую легко напечатать, надёжно собрать и удобно программировать.

Концепция

Концепция модели строилась вокруг трёх принципов:

• Доступность — все компоненты можно купить на AliExpress или в местных магазинах электроники. Бюджет сборки не превышает 3 500–5 000 руб.
• Ремонтопригодность — каждое звено разбирается без специального инструмента. Замена сервопривода занимает 10 минут.
• Масштабируемость — конструкция позволяет легко добавить ещё одно звено или заменить захват на другой тип.

Параметры модели: 5 DoF + захват, рабочий радиус 320 мм, грузоподъёмность до 300 г при полном вылете, все сервоприводы MG996R кроме захвата (MG90S).

Ключевые улучшения

Что отличает эту модель от аналогов:

• Двойные подшипники 608ZZ в нагруженных шарнирах — устраняет люфт и значительно увеличивает ресурс конструкции по сравнению с моделями, где вал просто вставляется в пластик.
• Реечный механизм захвата — в отличие от тросикового привода, зубчатая рейка обеспечивает симметричное движение пальцев и не растягивается со временем.
• Интегрированные каналы для кабелей — проводка проходит внутри звеньев, защищена от защемления при движении.
• Резьбовые вставки M3 во всех точках крепления — позволяет разбирать и собирать руку многократно без износа резьбы.
• Плоское основание с крепёжными отверстиями — можно закрепить на столе болтами M6 или зажимами, исключая опрокидывание при работе.
• Совместимость с двумя типами запястья — одноосевое (проще) и двухосевое (карданный шарнир) — файлы для обоих вариантов включены в архив.

Скачать модель

Архив содержит:

• STL-файлы всех деталей (разбиты по узлам).
• Файлы проекта для PrusaSlicer с готовыми настройками печати.
• Схему подключения (PDF).
• Прошивку Arduino (файл .ino) с комментариями.
• Список компонентов с ссылками на AliExpress.

⬇ Скачать файлы модели (ZIP, ~45 МБ)

Сборка и тестирование

Пошаговая сборка

Рекомендуемый порядок сборки — от основания к захвату:

• Шаг 1. Запрессовать подшипники 608ZZ в основание и звенья. При необходимости использовать тиски или молоток через деревянную проставку.
• Шаг 2. Установить резьбовые вставки M3 паяльником во все предназначенные для них отверстия. Температура паяльника — 200–220°C.
• Шаг 3. Установить сервопривод основания в корпус, подключить кабель. Закрепить болтами M3×8.
• Шаг 4. Прошить Arduino (см. следующий раздел) и установить все сервоприводы в нейтральное положение 90° программно.
• Шаг 5. Установить диски (horn) сервоприводов, ориентируя их строго по оси движения. Закрепить самостопорящимися гайками.
• Шаг 6. Собрать звенья последовательно, прокладывая кабели через внутренние каналы.
• Шаг 7. Установить захват, подключить все кабели, проверить свободу движения всех суставов вручную.

Загрузка прошивки

Порядок загрузки прошивки:

• Подключите Arduino к компьютеру через USB.
• Откройте файл roboarm_v1.ino в Arduino IDE.
• Выберите плату: Инструменты → Плата → Arduino Uno.
• Выберите порт: Инструменты → Порт → COM3 (или другой активный порт).
• Нажмите кнопку «Загрузить» (стрелка вправо). Прошивка загружается за 5–10 секунд.

Важно: перед загрузкой прошивки отключите внешнее питание сервоприводов, оставив только USB. После успешной загрузки подключите внешнее питание.

Калибровка

После загрузки прошивки проверьте нейтральное положение всех суставов:

• Откройте Serial Monitor (Ctrl+Shift+M), установите скорость 9600 бод.
• Отправьте команду HOME — рука должна принять нейтральное положение.
• Проверьте, что каждое звено перпендикулярно или параллельно ожидаемому положению.
• Если сервопривод стоит не в нейтрали — подправьте смещение в константах прошивки (OFFSET_BASE, OFFSET_SHOULDER и т.д.) и перезагрузите.

Типичные ошибки

• Рука дёргается при старте — сервоприводы получают питание до инициализации угла. Решение: добавить задержку delay(1000) перед первым servo.write().
• Сервопривод гудит и не держит позицию — недостаточный ток питания. Проверьте источник питания и убедитесь, что GND объединены.
• Рука уходит в крайнее положение — перепутаны пины сигнала или неверно инициализирован объект Servo. Проверьте нумерацию пинов в коде.
• Arduino перезагружается при движении руки — просадка напряжения из-за общей шины питания. Разделите питание Arduino и сервоприводов.

Системы управления

После базовой прошивки можно подключить различные системы управления в зависимости от задач и бюджета.

Джойстик / потенциометры — самый простой вариант. Каждый потенциометр управляет одним суставом. Подключается напрямую к аналоговым входам Arduino. Не требует дополнительных модулей. Недостаток — нет возможности запомнить позицию или повторить движение.

Геймпад PS2 / Xbox — подключается через специальный приёмник или адаптер. Несколько кнопок и стиков позволяют управлять всеми суставами одновременно. Интуитивно понятное управление.

Bluetooth-приложение — модуль HC-05 или HC-06 ($2–5) подключается к UART Arduino. Написать простое приложение для Android можно в MIT App Inventor за несколько часов. Позволяет управлять рукой со смартфона и отправлять заранее запрограммированные позиции.

Управление с ПК через Python — наиболее гибкий вариант. Python-скрипт отправляет команды по Serial, может реализовывать сложные алгоритмы, обратную кинематику и запись/воспроизведение движений. Для работы с Serial используется библиотека pyserial.

Голосовое управление — реализуется через API распознавания речи (Google Speech, Vosk) на стороне ПК с передачей команд на Arduino по Serial. Для простых команд («домой», «захват», «отпусти») работает надёжно.

Компьютерное зрение — продвинутый вариант: камера определяет положение объекта, Python вычисляет нужные углы через обратную кинематику и отправляет их на Arduino. Используется OpenCV для обработки изображений.

Доработки и апгрейд

После успешной сборки базовой версии открываются многочисленные направления для улучшения устройства.

Замена сервоприводов на Dynamixel — переход на умные сервоприводы с шиной данных даёт обратную связь по углу, скорости и нагрузке. Можно реализовать компланарное движение и защиту от перегрева. Стоимость выше на порядок, но возможности несравнимы.

Датчик давления в захвате — резистивный датчик давления (FSR) или тензодатчик позволяют контролировать усилие захвата. Рука перестаёт давить на хрупкие предметы с постоянным усилием и регулирует захват по обратной связи.

Энкодеры на суставах — замкнутая система управления с магнитными энкодерами AS5048 повышает точность позиционирования и позволяет компенсировать нагрузку.

Замена Arduino на ESP32 — встроенный Wi-Fi позволяет управлять рукой по сети без проводов. ESP32 значительно мощнее и может выполнять вычисления обратной кинематики локально.

Перепечатка деталей в PETG или нейлоне — если исходная конструкция печаталась в PLA, перепечатка в PETG увеличит ресурс и максимальную нагрузку.

Сменные захваты — разработайте систему быстрой смены захвата (например, на двух болтах M3). Магнитный, вакуумный и пальцевый захваты в одном наборе делают руку универсальной.

Интеграция с ROS — для серьёзных задач робототехники: пакет rosserial_arduino позволяет превратить Arduino в ROS-узел и использовать всю экосистему ROS — RVIZ, MoveIt, Nav2.

Компоненты и стоимость

Ниже приведён полный список компонентов для сборки роборуки по авторской 3D-модели. Цены ориентировочные, актуальны для заказа на AliExpress.

Если у вас уже есть Arduino и 3D-принтер — реальные затраты составят 2 000–2 500 руб. на компоненты и пластик.

Совет: заказывайте компоненты с запасом: 1–2 лишних сервопривода и набор болтов страхуют от задержек при случайном повреждении детали в процессе сборки.

Заключение

Самостоятельная сборка роборуки — один из лучших способов получить практический опыт в робототехнике, электронике и программировании одновременно. В процессе сборки вы неизбежно столкнётесь с реальными инженерными задачами: расчётом нагрузок, выбором компонентов, отладкой прошивки — и научитесь их решать.

Описанная в этом руководстве конструкция — хорошая отправная точка, но не финальная цель. Каждый, кто собирает роборуку, в итоге приходит к своим улучшениям и доработкам. Делитесь результатами, задавайте вопросы в комментариях.

Если руководство оказалось полезным — сохраните ссылку и поделитесь с теми, кто интересуется робототехникой. Удачи в сборке!
