Обзор ЧПУ станков. Модели и их особенности

ЧПУ станок (Числовое Программное Управление) (по английски: CNC / Computer Numerical Control) - это не просто инструмент. Это автономный производственный агрегат, который выполняет ваши чертежи с точностью, недостижимой вручную. Фрезерует, гравирует, режет детали час за часом, без усталости, без ошибок. Для хоббиста это свобода. Делать корпуса для электроники, мебель, ювелирные изделия, рекламные вывески, детали для других станков.

Самодельный ЧПУ станок, это не компромисс. При правильной конструкции и настройке он превосходит многие бюджетные заводские аналоги по жёсткости и точности.

Купить готовый станок. дорого. Собрать самому. Реально, и во многом дешевле в 2–5 раз. Но главное: когда вы понимаете каждый болт своей машины, вы умеете её чинить, дорабатывать, настраивать под любые задачи. Эта статья, ваш путеводитель от первого «что это вообще такое» до момента, когда станок вырезает вашу первую деталь.

Несмотря на внешнее разнообразие ЧПУ систем, все они строятся вокруг конкретной технологии обработки и оптимизируются под строго определённые условия эксплуатации. Универсальных решений в данной области не существует — каждая конструкция представляет собой компромисс между жёсткостью, скоростью, точностью и стоимостью.

Главная ошибка новичков

Наиболее распространённой ошибкой является стремление создать универсальный станок, способный одинаково эффективно работать с различными материалами от древесины до металлов. На практике такой подход приводит к появлению конструкций с недостаточной жёсткостью, перегрузкой узлов и нестабильными режимами резания. В результате страдает как точность обработки, так и долговечность оборудования.

Перед началом проектирования или сборки ЧПУ-станка необходимо чётко определить круг задач, которые он будет решать. Тип обрабатываемого материала, требуемая точность и режимы работы напрямую влияют на конструкцию станка, его мощность, систему охлаждения и общий уровень сложности. Ошибки на этом этапе неизбежно приводят к снижению эффективности и ресурса оборудования.

Почему не существует универсального ЧПУ станка

Причина кроется в различии физических свойств материалов и принципов их обработки. Древесина и пластики требуют высоких скоростей и относительно малых усилий резания, тогда как алюминий и другие металлы предъявляют повышенные требования к жёсткости конструкции и системе охлаждения. Обработка стали и твёрдых сплавов часто вообще осуществляется альтернативными методами — плазменной, лазерной или электроэрозионной резкой. Объединить все эти требования в рамках одной конструкции без серьёзных компромиссов невозможно.

Какой станок нужен именно Вам

Для понимания, какой ЧПУ станок нужен вам, надо определиться с тремя ключевыми критериями.

• Тип обрабатываемого материала и его физико-механические свойства?
• Жёсткость конструкции, мощность привода и стабильность системы?
• Принцип обработки: механический, термический или комбинированный?

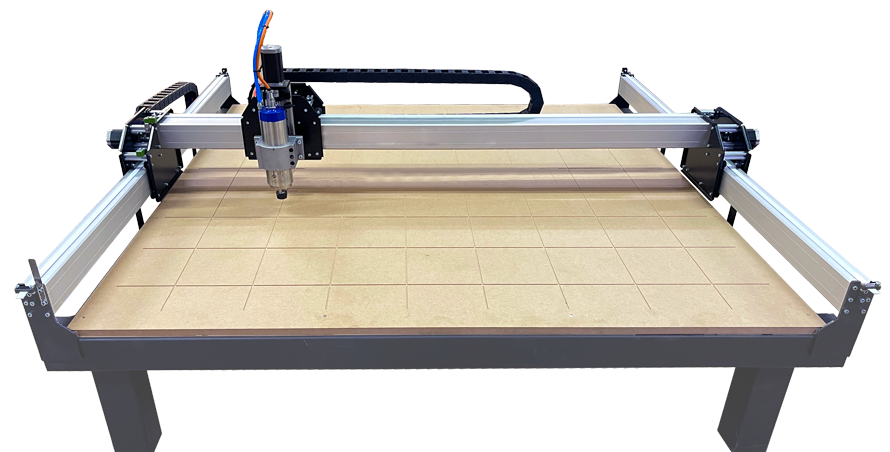

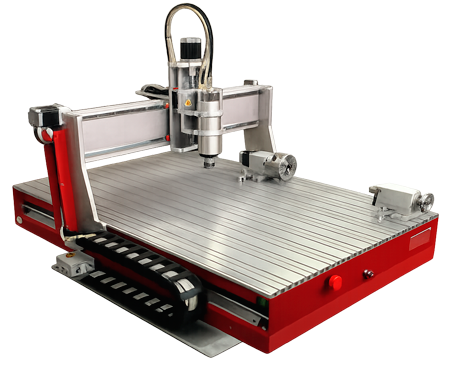

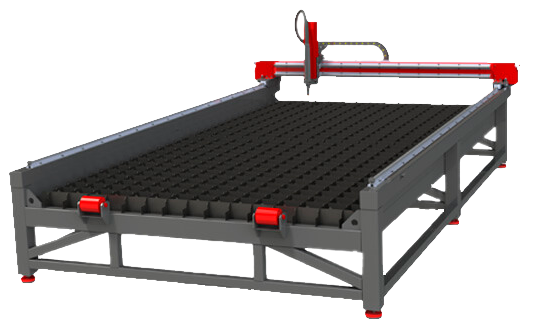

Выбор станка всегда начинается с постановки задачи. Для обработки листовых материалов, древесины и пластиков наиболее рациональным решением является фрезерный ЧПУ станок. В случаях, где требуется высокая точность и минимальное механическое воздействие, предпочтение отдают лазерным системам. Если же основной задачей является резка металлов, особенно значительной толщины, оптимальным выбором становится плазменная технология.

Таким образом, все практические задачи можно свести к нескольким ключевым направлениям, каждое из которых требует специализированного оборудования. Далее будут подробно рассмотрены три основных типа ЧПУ станков: фрезерные + лазерные, фрезерные для мягких металов и плазменные для твёрдых металов, как наиболее универсальные и востребованные решения в своей категории. А после — подробное практическое руководство по самостоятельной сборке портального фрезерного роутера: от механики до первого реза.

Как собрать ЧПУ-станок своими руками

Дальше — практическая часть: разбор конструкции портального фрезерного роутера, самого распространённого и реалистичного для самостоятельной сборки варианта. Обрабатывает дерево, фанеру, МДФ, пластики, мягкий алюминий.

Рама и жёсткость

Рама воспринимает все силы резания. Любая вибрация рамы — это дрожание на поверхности детали и потеря точности. Жёсткость закладывается на этапе проектирования и не компенсируется потом никакими настройками.

Основные варианты материала:

Стальной профиль 40×40 или 60×60 мм — лучший выбор по соотношению жёсткость/цена для станков среднего и большого размера. Требует сварки и антикоррозийной обработки. Закрытый профиль (квадратная труба) жёстче на кручение, чем открытый (уголок, швеллер) при том же весе.

Алюминиевый конструкционный профиль (20×40, 20×80, 40×80 мм с Т-пазами) — популярен среди хоббистов. Болтовое соединение без сварки, лёгкий, красивый. Минус — ощутимо дороже стали, и при больших размерах станка (>600 мм) начинает проигрывать стали по жёсткости.

Листовой алюминий 10–15 мм — для прецизионных малых станков. Фрезерованные пластины с болтовыми соединениями дают отличную точность, но требуют доступа к фрезерному станку для изготовления (либо заказа у металлообработчика).

МДФ или фанера 18–21 мм — вполне рабочий вариант для учебного или первого станка по дереву. Поглощает вибрации, легко обрабатывается. Но гигроскопична и прогибается со временем — не для серьёзной работы.

Отдельного внимания заслуживает портал — поперечная балка, несущая шпиндель. Портал работает как консоль: чем шире рабочая зона, тем больше изгибающие нагрузки на балку. Для зоны шире 600 мм — сдвоенный профиль или усиленная стальная сварная конструкция. Экономить на портале — значит получить вибрации, которые невозможно устранить потом.

Каретка

Каретка — подвижный узел, несущий шпиндель. Двигается по направляющим и принимает все силы резания в процессе работы. Изготавливается из алюминиевой пластины или плиты 8–15 мм.

К каретке крепятся: линейные блоки (подшипниковые узлы на направляющих), крепёжный зажим для приводного механизма (гайка ШВП или зажим ремня), хомут шпинделя (алюминиевый, под диаметр 65 или 80 мм), кабельные зажимы.

Каретку можно заказать у металлообработчика по чертежу — это быстрее и точнее, чем делать вручную. Стоимость изготовления одной пластины из алюминия 10 мм — 800–2500 рублей в зависимости от региона и сложности.

Направляющие

Направляющие — рельсы, по которым движутся каретки. От их качества и точности монтажа зависит геометрическая точность всего станка.

Профильные рельсы HGR15 / HGR20 — правильный выбор для фрезерного станка. Люфт практически нулевой (0,005–0,01 мм), высокая нагрузочная способность, долгий ресурс. Требуют точного монтажа: рельсы должны быть параллельны друг другу с допуском 0,05–0,1 мм по всей длине. Стоимость: 800–3000 рублей за метр.

Круглые направляющие SBR на блоках с подшипниками — более прощающий вариант. Небольшой перекос компенсируется за счёт самоустанавливающихся блоков. Со временем появляется люфт, но для начального станка по дереву вполне приемлемо. Дешевле профильных рельсов.

V-slot + колёса — направляющей служит сам алюминиевый профиль с V-образным пазом. Дёшево, просто. Колёса изнашиваются быстро, на твёрдых материалах не работает. Годится только для гравёров и лёгких работ.

Цилиндрические валы + LM-подшипники — шлифованный стальной вал, по которому скользит шариковый подшипник LM. Хорошая точность при коротких пролётах. На длинных пролётах (>400 мм) вал начинает прогибаться под нагрузкой — нужны промежуточные опоры через каждые 300–400 мм. Популярны в 3D-принтерах, для фрезерных станков применяются реже.

Для фрезерного станка с рабочей зоной от 400×400 мм — используйте профильные рельсы HGR15 или HGR20. Лишние 2–4 тысячи рублей на направляющих окупятся отсутствием проблем с люфтами.

Стол

Рабочий стол — поверхность для фиксации заготовки. Три основных подхода:

Жертвенная доска — лист МДФ 18–21 мм, закреплённый поверх несущей конструкции. Расходный материал: можно фрезеровать насквозь, крепить заготовки саморезами прямо в доску. Периодически выравнивается самим станком (фрезеровка «в ноль» по всей плоскости) и заменяется раз в полгода-год. Самый простой и дешёвый вариант.

T-слоты — алюминиевые профили с Т-образными пазами по всей поверхности стола. В пазы вставляются болты зажимных прижимов, которые можно переставлять за секунды. Профессиональный подход для регулярной работы с разными заготовками.

Вакуумный стол — стол с сетью каналов и вакуумным насосом. Держит заготовку по всей площади без механических зажимов. Идеально для листового материала и тонких деталей. Требует хорошей герметизации по периметру заготовки.

Кабель-каналы

Кабель-канал (drag chain, энергоцепь) — гибкая цепочка из пластиковых звеньев, которая аккуратно ведёт провода к подвижным узлам станка. Без неё провода перетираются о корпус и ломаются внутри изоляции через несколько месяцев работы.

Заполнять кабель-канал нужно не более чем на 60–70% — иначе провода передавливают друг друга при изгибе. Для оси Z с кабелями шпинделя, датчиков и обдувки обычно достаточно канала 10×20 или 15×30 мм.

Радиус изгиба кабель-канала критичен. Стандартный безопасный минимум — 7–10 диаметров кабеля. Если перегнуть провод слишком резко, жилы лопнут внутри изоляции: незаметно снаружи, но смертельно для работы.

Механика движения

Двигатель вращается — станку нужно линейное перемещение. Задача передаточного механизма: преобразовать вращение в поступательное движение с нужной точностью, скоростью и усилием. Это один из ключевых технических выборов при проектировании.

Двигатели: шаговые и сервоприводы

Шаговые двигатели вращаются дискретными шагами: стандарт — 200 шагов/оборот (1,8°/шаг). Контроллер отправляет импульсы и точно знает, на сколько шагов повернулся мотор. Дёшевы, просты, не требуют обратной связи. Главный минус: под перегрузкой «пропускают шаги» — теряют позицию без предупреждения. Для 90% самодельных станков — правильный выбор.

Сервоприводы — двигатели с энкодером обратной связи. Контроллер всегда знает реальное положение. При перегрузке не теряют позицию, а наращивают момент. Реагируют быстрее. Значительно дороже. Используют на производительных и профессиональных станках.

Ремни и шкивы

Зубчатый ремень GT2 или HTD с приводным шкивом — самая распространённая система для лёгких и средних станков.

Шкив с 20 зубьями + ремень GT2 (шаг 2 мм) дают 40 мм перемещения за один оборот двигателя. При 200 шагах/об и микрошаге 1/16 получаем: 40 / (200 × 16) = 0,0125 мм/шаг — достаточная точность для работы по дереву и пластику.

Преимущества: высокая скорость (до 15 000 мм/мин), простой монтаж, дёшево. Недостатки: ремень тянется и вибрирует на больших длинах (>1200–1500 мм), требует регулярной проверки натяжения.

Натяжение ремня — критический параметр. Слабо натянутый ремень — главная причина «поплывшей» геометрии и пропусков шагов. Проверка на слух: хорошо натянутый ремень при щипке издаёт высокий чёткий звук — как натянутая струна. Слабый — глухой хлопок. Для ремня шириной 6 мм стандартное натяжение — 50–80 Н.

Для осей длиннее 1200–1500 мм используйте ремень шириной 9–15 мм или рассмотрите переход на рейку.

Зубчатая рейка и пиньон (Rack & Pinion)

Рейка — длинная шестерня, закреплённая вдоль оси. Маленькая шестерня-пиньон на валу двигателя катится по рейке, двигая портал или каретку. Применяется на больших станках (>1500 мм по оси) — там, где ремень становится ненадёжным.

Стальная рейка mod 1.0 или 1.5 обеспечивает высокую жёсткость и долговечность. Главная проблема — зазор между зубьями (backlash), который вызывает погрешность при реверсе. Решение: двойной пиньон с пружинной нагрузкой (один зуб прижат с одной стороны, другой — с другой, зазор выбирается) или безлюфтовые рейки. Правильно настроенная система даёт точность ±0,05 мм — достаточно для большинства задач.

ШВП и ходовые винты

ШВП (Шарико-Винтовая Передача) — пара «винт + гайка» с циркулирующими шариками. Самая точная доступная система линейного привода. КПД 90–95% (против 25–40% у трапециевидного винта) — двигателю нужен меньший момент при той же нагрузке. Люфт практически нулевой: 0–0,01 мм.

Самые распространённые типоразмеры для хоббийных станков:

• ШВП 1605 (диаметр 16 мм, шаг 5 мм) — для осей до 800 мм, нагрузка до 5 кН
• ШВП 2005 (диаметр 20 мм, шаг 5 мм) — для осей до 1500 мм, нагрузка до 10 кН

При шаге ШВП 5 мм, двигателе 200 шагов/об и микрошаге 1/16 получаем: 5 / (200 × 16) = 0,0015625 мм/шаг — избыточная для дерева, но полезная для алюминия точность.

Ходовой трапециевидный винт T8 — дёшев (300–600 рублей за 500 мм), прост, достаточен для оси Z. Шаг 2 мм (или 8 мм у 4-заходного) при люфте 0,05–0,2 мм.

Правило для оси Z: всегда используйте самотормозящий привод — ШВП или трапециевидный винт. Ремённый привод на оси Z не удержит шпиндель при отключении питания — фреза упадёт в материал.

Для выбора по осям: до 800 мм — ремень или ШВП 1605; 800–2000 мм — ШВП 2005 или рейка; свыше 2000 мм — рейка.

Электроника

Контроллер

Контроллер читает G-код, вычисляет траектории и генерирует импульсы для драйверов двигателей в реальном времени. Для самодельного станка — три реалистичных варианта:

Arduino + GRBL — бесплатно, тысячи руководств, огромное сообщество. GRBL — прошивка с открытым кодом, специально написанная для ЧПУ. Поддерживает 3 оси (GRBL) или 4–5 осей (GRBL-Mega, GRBL-ESP32). Частота генерации шагов — до 30–40 кГц, что ограничивает максимальную скорость при высоких микрошагах. Для большинства деревообрабатывающих станков этого хватает.

Mach3/Mach4 — профессиональное ПО для Windows. Гибкое, мощное, поддерживает 6 осей. Работает через LPT-порт (требует старый ПК или плату Breakout Board) или через USB/Ethernet контроллеры UC100/UC300. Mach3 стоит около $175 (одноразово).

UCCNC + UC300ETH — современная замена Mach3. Работает через Ethernet, стабильнее, быстрее. Платное, но активно развивается.

Для первого станка: Arduino Nano + GRBL + Universal GCode Sender — нулевые затраты, работает сразу.

Драйверы шаговых двигателей

Драйвер — усилитель между контроллером и двигателем. Контроллер даёт слабые логические сигналы 3,3–5 В, драйвер управляет реальным током обмоток (1–8 А). Ключевые параметры: максимальный ток, напряжение питания, максимальное микрошаговое деление.

• A4988 — дёшев, прост, до 2 А, микрошаг до 1/16. Для небольших двигателей NEMA 17.
• DRV8825 — до 2,5 А, микрошаг до 1/32. Чуть мощнее A4988.
• TMC2208 / TMC2209 — бесшумные (StealthChop), с защитой от перегрева, до 2 А. Отличный выбор для станков в мастерской.
• DM542 — промышленный драйвер до 4,2 А. Для двигателей NEMA 23. Надёжен, работает с напряжением до 50 В.
• TB6600 — бюджетный вариант для NEMA 23, до 4,5 А. Работает.

Блок питания

Для шаговых двигателей нужен источник постоянного тока 24–48 В. Более высокое напряжение = более высокая максимальная скорость при том же двигателе (спина-ЭДС меньше сдерживает нарастание тока в обмотке).

Расчёт тока БП: сумма номинальных токов всех двигателей, умноженная на 0,7. Например, 4 двигателя по 3 А: 4 × 3 × 0,7 = 8,4 А. Берите с запасом — БП на 12–15 А.

Типичный выбор для 4-осного станка с NEMA 23: импульсный блок питания 48 В 10 А — около 2000–3500 рублей.

Шпиндель требует отдельного питания: обычно 220 В через ЧРП (частотный регулятор), либо 48–72 В для высокооборотных бесщёточных шпинделей.

Заземление — обязательно. Незаземлённый шпиндель создаёт электромагнитные помехи, сбивающие контроллер. Отдельный провод с корпуса шпинделя на клемму PE блока питания или на отдельный контур заземления.

Концевые выключатели

Механические микровыключатели или оптические датчики в начальных точках каждой оси. Нужны для хоминга (поиска нуля при запуске) и для защиты — чтобы ось не выехала за пределы рабочей зоны.

Механические выключатели — дёшевы и надёжны, но при быстром наезде иногда срабатывают с небольшим выбросом (bounce). Решается программно в GRBL. Оптические датчики — без дребезга, точнее, дороже. Требуют питания.

Рекомендуется ставить выключатели на все 6 концов осей (3 оси × 2 направления) — это полноценная защита. Минимум — 3 выключателя на начальных точках для хоминга.

Шпиндель и инструмент

Выбор шпинделя

Ручной фрезер (Makita RT0700, Bosch POF 1400, DeWalt DWP611) — самый дешёвый старт. Ставится в хомут каретки как шпиндель. Шумный, нет управления оборотами через контроллер, ограниченный ресурс при непрерывной работе (рассчитан на кратковременное использование). Для тестирования и редкой работы — подойдёт.

Китайский шпиндель 800 Вт / 1,5 кВт / 2,2 кВт с ЧРП — правильный выбор для серьёзного станка. Диапазон оборотов 6 000–24 000 об/мин управляется через частотный регулятор (ЧРП/VFD) сигналом 0–10 В прямо из контроллера. Колет ER11 (до Ø6 мм) или ER20 (до Ø13 мм). Воздушное или водяное охлаждение.

Рекомендация: шпиндель 2,2 кВт с водяным охлаждением + ЧРП Huanyang или аналог. Водяное охлаждение значительно тише воздушного и не гонит горячий воздух в рабочую зону. Стоимость комплекта: 8 000–15 000 рублей.

Фрезы

Количество зубьев (флейт): 1–2 флейты для дерева и пластика — хорошо эвакуируют стружку; 2–3 для алюминия; 4+ для стали и твёрдых материалов.

Диаметр: больший диаметр = жёстче фреза, выше производительность, но хуже детализация. Для грубой работы по дереву — 6–8 мм. Для гравировки — 0,5–3 мм. Для чистовой отделки поверхностей — 8–12 мм.

Материал: твердосплавные (карбид вольфрама, Carbide) — стандарт; держат заточку в 10–30 раз дольше, чем HSS. HSS — дешевле, для разовых работ.

Основные типы:

• Прямые/спиральные — универсальные, для карманов и контуров
• V-образные (V-bit) — гравировка, надписи, шамферы
• Шаровые (Ball Nose) — 3D-рельеф, скруглённые поверхности
• Пазовые с прямым зубом (Straight Flute) — чистый рез при выборке пазов в дереве

Не экономьте на фрезах. Дешёвая фреза — это плохое качество поверхности, быстрый износ, риск поломки с вылетом в рабочую зону.

Программное обеспечение

CAD — проектирование детали

Fusion 360 — бесплатно для некоммерческого использования. Полноценный 3D-CAD + встроенный CAM. Лучший выбор для начала. Работает в облаке, требует регистрации.

FreeCAD — полностью бесплатный и открытый. Более крутая кривая освоения, но зато ваши файлы у вас, а не в облаке.

Inkscape — для 2D-работ (гравировка, вырезание контуров). Экспорт в SVG, который CAM-программы читают напрямую.

CAM — генерация траектории

CAM (Computer-Aided Manufacturing) берёт вашу 3D-модель или 2D-чертёж и строит по ней траектории движения инструмента, учитывая диаметр фрезы, глубину прохода, подачу, скорость.

Fusion 360 CAM — встроен в Fusion, мощный, поддерживает 2D, 2,5D, 3D, 4-осевую обработку. Бесплатно.

VCarve Desktop / Pro (Vectric) — лучший CAM для 2D и 2,5D работ по дереву. Интуитивный, умный, с огромной библиотекой стратегий. £350–600. Окупается за первый же коммерческий заказ.

Estlcam — дешёвый (€59) и простой CAM, хорошо работает с GRBL. Для начинающих — отличный вариант.

Управляющее ПО (отправка G-кода на станок)

Universal GCode Sender (UGS) — бесплатный, кроссплатформенный, работает с GRBL и Smoothieware. Визуализация траектории, ручное управление осями, настройка GRBL. Стандарт для GRBL-станков.

Candle — более простой интерфейс, популярен среди начинающих.

Mach3 / Mach4 — если используете контроллер на Mach.

UCCNC — для контроллеров CNCdrive.

Сборка шаг за шагом

Шаг 1. Проектирование

Прежде чем заказывать металл — начертите станок. Fusion 360 или FreeCAD. Определите:

• Рабочую зону (для первого станка — 400×400 или 600×400 мм)
• Высоту портала (зависит от максимальной высоты заготовки + ход Z + длина фрезы + зазор)
• Расположение двигателей, концевых выключателей, электрошкафа
• Маршруты кабель-каналов

Не пропускайте этот этап. Чертёж на бумаге или в голове всегда «работает». Чертёж в CAD выявляет столкновения, неверные расстояния и невозможные крепежи до того, как деньги потрачены.

Шаг 2. Изготовление и подготовка деталей

Нарежьте алюминиевый профиль или стальные трубы по размерам. Точность торцов — ±0,2 мм. Просверлите и нарежьте резьбу согласно чертежу. Если рама стальная — сварите, зачистите шлифмашинкой, покройте грунтом.

Закажите изготовление кареток и кронштейнов из алюминиевой пластины, если нет доступа к фрезерному станку. Чертежи в формате DXF/STEP + лазерная или фрезерная резка у металлообработчика — обычно 1–3 дня и 1 000–5 000 рублей.

Шаг 3. Сборка основания

Соберите основание. Проверьте плоскостность рамы: положите точную поверочную плиту или стекло толщиной 10+ мм и проверьте щупом по углам и центру. Допустимое отклонение — не более 0,3 мм на всю длину. Для стальной рамы плоскостность регулируется подкладками под ножки или сваркой дополнительных стяжек.

Шаг 4. Монтаж направляющих оси Y

Закрепите рельсы по обеим сторонам основания. Параллельность рельсов — ключевой момент всей сборки. Отклонение более 0,1 мм вызывает нагрузку на каретки, преждевременный износ и потерю точности.

Метод выравнивания: один рельс — базовый, выставляется по уровню и ровной поверхности. Второй выставляется параллельно первому с помощью точного штангенциркуля: измерьте расстояние между рельсами в нескольких точках по длине, добейтесь одинакового значения с разницей не более 0,05–0,1 мм.

Шаг 5. Сборка и монтаж портала

Соберите поперечную балку портала с рельсами оси X и каретками. Установите портал на каретки оси Y. Проверьте перпендикулярность X к Y: измерьте диагонали рабочего прямоугольника — они должны быть равны с точностью ±0,5 мм. Если диагонали не равны — регулируйте углом крепления портала к кареткам Y.

Шаг 6. Ось Z и шпиндель

Установите Z-каретку на портал. Закрепите шпиндель в хомуте. Выставьте вертикальность шпинделя по двум плоскостям с помощью угольника или индикатора часового типа. Допустимое отклонение от вертикали: не более 0,1° — иначе на боковых стенках фрезеруемого кармана появится конусность.

Шаг 7. Приводные механизмы

Смонтируйте ШВП или ременные приводы на все оси. Для ШВП: соедините вал двигателя с ШВП через гибкую муфту (компенсирует небольшое несоосение, не передаёт изгибающие нагрузки на подшипники). Для ремней: закрепите шкивы на валах двигателей, натяните ремень, зафиксируйте.

Проверьте лёгкость хода: каждая ось должна двигаться от руки плавно, без рывков и заеданий. Если ось туго идёт — ищите перекос направляющих или неправильно затянутые крепления кареток.

Шаг 8. Электрика

Соберите электрошкаф (металлический ящик или пластиковый щиток). Установите и закрепите: блок питания, контроллер Arduino, драйверы двигателей (по одному на каждую ось), клеммники, автоматический выключатель, кнопку E-STOP (аварийного останова).

Подключите двигатели. Стандартная NEMA 17 имеет 4 провода (2 обмотки: A+/A- и B+/B-). Цвета у разных производителей различаются — проверьте по даташиту. Неправильное подключение двух проводов одной обмотки не сожжёт двигатель, но он будет вибрировать без нормального вращения.

Установите концевые выключатели и подключите их к пинам GRBL (X_MIN, Y_MIN, Z_MIN). Заземлите корпус шпинделя и металлические части рамы.

Шаг 9. Прошивка и первичная настройка GRBL

Загрузите GRBL на Arduino через Arduino IDE. Откройте Universal GCode Sender, подключитесь к Arduino. Настройте ключевые параметры ($-команды GRBL):

$100, $101, $102  — шагов/мм для X, Y, Z
$110, $111, $112  — максимальная скорость мм/мин (X, Y, Z)
$120, $121, $122  — ускорение мм/с² (X, Y, Z)
$130, $131, $132  — рабочая длина осей мм
$3               — инверсия направления осей (битовая маска)
$5               — инверсия концевых выключателей
$22              — включить/выключить хоминг

Стартовые значения для шагов/мм рассчитывайте по формулам (см. раздел «Механика движения»), затем уточняйте измерениями.

После базовой настройки — команда $H. Станок должен плавно наехать на концевые выключатели всех трёх осей и встать в начальную позицию.

Первый запуск и калибровка

Калибровка шагов/мм

Рассчитайте теоретическое значение, введите в GRBL. Затем проверьте физически:

• Установите рабочий ноль
• Дайте команду G1 X100 F500 — перемещение на 100 мм по X
• Измерьте фактическое перемещение штангенциркулем
• Скорректируйте: Новое_значение = Старое × (100 / Фактическое)
• Повторите для Y и Z

Например: задали 80 шагов/мм, фактически ось прошла 98,7 мм. Новое значение: 80 × (100 / 98,7) = 81,05 шагов/мм.

Проверка геометрии

Нарисуйте маркером квадрат 100×100 мм и два его диагональных отрезка. Дайте станку выполнить эту программу. Измерьте стороны квадрата и обе диагонали. Стороны должны быть 100 ± 0,1 мм, диагонали равны между собой ± 0,2 мм. Если диагонали не равны — подправьте перпендикулярность портала.

Первый тест на материале

Первый рез делайте на МДФ или мягкой сосне. Начните с «воздушной прогонки»: поднимите шпиндель на 20 мм над материалом и запустите программу без резания — проверьте траектории визуально.

Затем — первый рез: глубина 2 мм, один проход прямой линии. Оцените качество:

• Волны вдоль линии — вибрация, слабые соединения рамы или портала
• Скруглённые углы — пропуски шагов, слишком высокое ускорение или плохой ток двигателя
• Конусность стенки — ось Z не перпендикулярна столу
• Ступеньки при реверсе — люфт в приводе

Хорошо настроенный станок режет дерево со скоростью 3 000–6 000 мм/мин с чистой поверхностью, без заусенцев и вибраций.

Ориентировочный бюджет

Небольшой станок 400×400 мм из алюминиевого профиля с ремённым приводом, шпинделем 800 Вт, GRBL на Arduino:

Станок 600×900 мм со стальной рамой, ШВП 2005, шпинделем 2,2 кВт — от 45 000 до 80 000 рублей.

Типичные ошибки новичков

Экономия на направляющих — дешёвые рельсы с люфтами не компенсируются никакими настройками. Направляющие — не место для экономии.

Слабая рама — если рама гнётся от руки, станок никогда не будет точным. Жёсткость нужно закладывать в конструкцию, а не добавлять потом подкосами.

Игнорирование заземления — помехи от незаземлённого шпинделя сбивают контроллер. Это выглядит как случайные пропуски шагов и «неадекватное поведение» станка.

Высокое ускорение — GRBL по умолчанию или при неаккуратной настройке может иметь слишком высокое ускорение для вашей механики. Двигатели пропускают шаги при резком старте. Снизьте $120–$122 до 100–200 мм/с² и увеличивайте постепенно.

Слабый ток драйверов — если ток выставлен слишком низким, двигатели пропускают шаги под нагрузкой. Слишком высоким — перегреваются. Правильный ток: 70–85% от номинального тока двигателя.

Кабели без кабель-канала — болтающиеся провода — это вопрос времени до поломки. Всегда укладывайте в drag chain.

Что делать дальше

Собрав первый станок, вы поймёте, что хотите изменить. Это нормально. Второй или модернизированный станок всегда лучше первого — потому что у вас есть опыт и понимание.

Следующие шаги развития:

• Добавить четвёртую ось (вращение) для обработки цилиндрических деталей
• Заменить ремни на ШВП для большей точности
• Поставить систему подачи смазочно-охлаждающей жидкости для работы с алюминием
• Настроить автоматический съём длины инструмента (Tool Length Sensor)
• Освоить 3D-фрезерование рельефа в Fusion 360

Самодельный ЧПУ-станок — это не конечная точка, а начало. Инструмент, который делает другие инструменты и детали. И понимание того, как он работает изнутри, делает вас на голову выше любого, кто просто нажимает кнопку на готовой машине.
